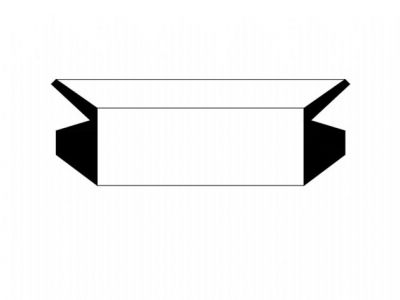

B311 V Ring – Döner Mil Toz Keçesi

B311 V-ringler, döner millerde çalışmak üzere dizayn edilmiş sızdırmazlık elemanlarıdır.
AVANTAJLARI
* B311 V-ringlerde tek bir ölçü yakın mil çaplarında kullanılabilir.
* Dizaynı sayesinde sürtünme kuvveti düşüktür.
* Montajı kolaydır.
* Çalışma yüzey kalitesi düşük olsa da performansı iyidir.
KULLANIM ALANLARI
Elektrik motorları, otomotiv endüstrisi, tarım makineleri ve dönen sistemlerdeki uygulamalarda kullanılır.
B311 V-RING DE KULLANILAN MALZEME
NBR 70 SHORE A
B311 V-RING’İN (MAX) ÇALIŞMA KOŞULLARI
ORTAM Su ve buhar Gresler
SICAKLIK -5°C -30°C
+105°C +105°C
BASINÇ 0.3 Bar x 0.3 Bar
HIZ ≤12.0 m/sn ≤12.0 m/sn
YÜZEY PÜRÜZLÜLÜĞÜ Ra Rmax
Çalışan Yüzey ≤0.8 μm ≤3 μm
Kanal Dibi ≤1.8 μm ≤6.3 μm
Kanal Yan Yüzü ≤5 μm ≤18 μm
MONTAJ BİLGİSİ
Montajdan önce sızdırmazlık elemanı sistem yağı ile yağlanmalıdır.
Montajda keskin köşeli aparatlar kullanılmamalıdır.
NOT :
Bu sayfada verilen basınç, sıcaklık ve hız değerleri max değerlerdir. Hepsi aynı anda kullanılamaz.
Yüksek ısılarda özel kimyasallarda çalışılabilmesi için ürünler FKM olarak üretilebilr.
BİSSAN NOd1

min.    max.

dc

profil

ABB1d2

max.

d3

min.

B311-02019 – 211847,910,59+/-0,8d1+2d1+12
B311-02221 – 242047,910,59+/-0,8d1+2d1+12
B311-02524 – 272247,910,59+/-0,8d1+2d1+12
B311-02827 – 292547,910,59+/-0,8d1+3d1+12
B311-03029 – 312747,910,59+/-0,8d1+3d1+12
B311-03231 – 332947,910,59+/-0,8d1+3d1+12
B311-03533 – 363147,910,59+/-0,8d1+3d1+12
B311-03836 – 383447,910,59+/-0,8d1+3d1+12
B311-04038 – 433659,51311+/-1d1+3d1+15
B311-04543 – 484059,51311+/-1d1+3d1+15
B311-05048 – 534559,51311+/-1d1+3d1+15
B311-05553 – 584959,51311+/-1d1+3d1+15
B311-06058 – 635459,51311+/-1d1+3d1+15
B311-06563 – 685859,51311+/-1d1+3d1+15
B311-07068 – 7363611,315,513,5+/-1,2d1+4d1+18
B311-07573 – 7867611,315,513,5+/-1,2d1+4d1+18
B311-08078 – 8372611,315,513,5+/-1,2d1+4d1+18
B311-08583 – 8876611,315,513,5+/-1,2d1+4d1+18
B311-09088 – 9381611,315,513,5+/-1,2d1+4d1+18
B311-09593 – 9885611,315,513,5+/-1,2d1+4d1+18
B311-10098 – 10590611,315,513,5+/-1,2d1+4d1+18
B311-110105 – 11599713,11815,5+/-1,5d1+4d1+21
B311-130125 – 135117713,11815,5+/-1,5d1+4d1+21
B311-150145 – 155135713,11815,5+/-1,5d1+4d1+21
B311-170165 – 17515381520,518,5+/-1,8d1+5d1+24
